Máy làm dây cước nylon tiêu chuẩn ISO90001 100kgh

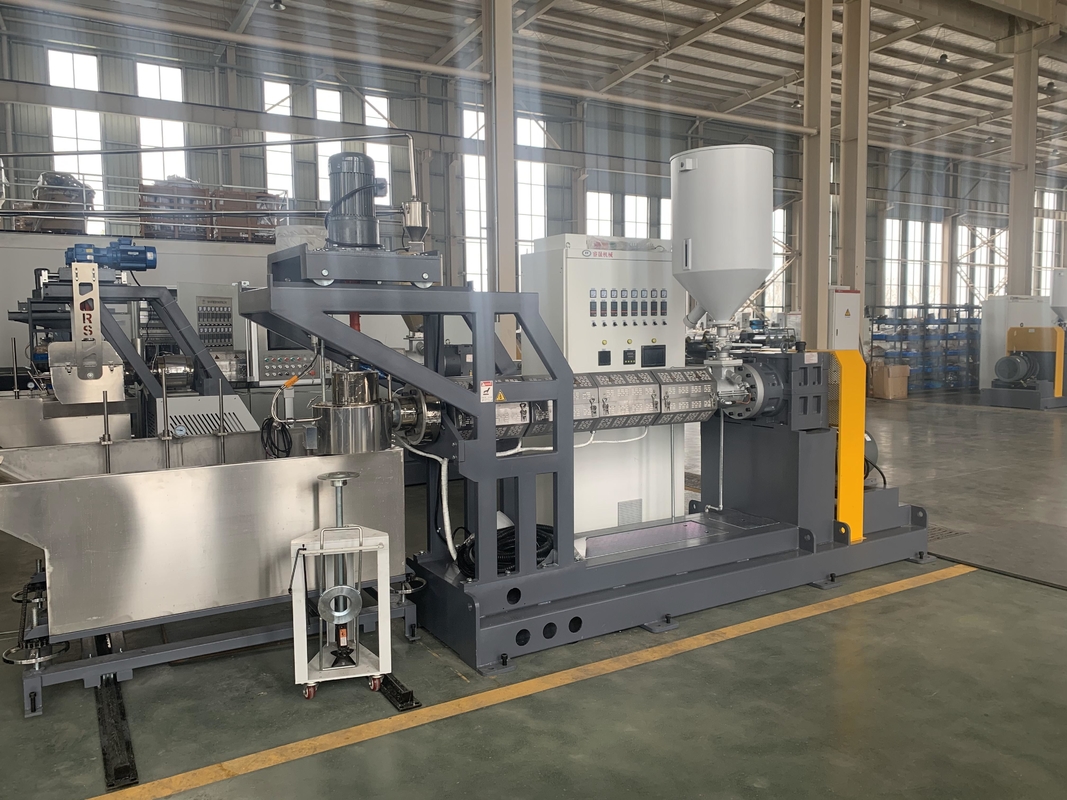

1. Máy đùn

(1) Đường kính trục vít: 70mm;Tốc độ quay: 0 ～ 80rpm.

(2) L: D: 30: 1;vật liệu của vít: 38CrMoALA ；

Cấu trúc trục vít được thiết kế đặc biệt cho chip PA.

(3) Hệ thống phản hồi tự động áp suất có thể điều chỉnh tốc độ trục vít tự động.

(4) Bộ gia nhiệt trục vít: Các vòng gia nhiệt bằng alumin đúc với lớp cách nhiệt bằng thép không gỉ.

(5) Bơm định lượng: 1 bộ, tốc độ quay 0-45rpm.

(6) Thiết bị quay vòng sưởi bằng điện: 1 bộ

(7) Bộ gia nhiệt: Vòng làm nóng bằng điện để đảm bảo nhiệt độ ổn định.

2. Két nước làm mát: 2 bộ

(1) Bể được làm bằng thép không gỉ 304.

(2) Chiều cao của bồn chứa là cơ cấu đẩy ngang thuận tiện để tháo rời trục quay.

(3) Máy làm lạnh không khí: 1 bộ

4. Bộ phận kéo dài bảy con lăn đầu tiên

(1) Bảy con lăn có đường kính thay đổi, vật liệu: ống thép mạ crom cứng.

(2) Tủ thép với bánh răng mài chính xác giúp con lăn chạy êm.

(3) Hộp giảm tốc là của Jiangsu Guomao Reducer Co., Ltd.

(4) Hệ thống bôi trơn bằng dầu tích hợp giúp các bánh răng hoạt động ổn định.

(5) Trang bị 1 con lăn ép.

5. Bình nước nóng kiểu tràn: 1 bộ

(1) Kích thước bể: 4000mm

(2) Công suất sưởi: 45KW ở 2 vùng,

Ống sưởi điện nằm trong bể.

(3) Bể được làm bằng SS 304 với lớp cách nhiệt.

(4) Thiết bị tháo nước: 2 bộ có hút.

6. Bộ phận kéo dài bảy con lăn thứ hai

(1) Bảy con lăn có đường kính thay đổi, vật liệu: ống thép mạ crom cứng.

(2) Tủ thép với bánh răng mài chính xác giúp con lăn chạy êm.

(3) Hộp giảm tốc là của Jiangsu Guomao Reducer Co., Ltd.

(4) Trang bị 1 con lăn ép.

7. Lò cao để kéo căng.

(1) Chiều dài lò: 4000mm

(2) Công suất sưởi: 22,5kw, sưởi ấm bằng điện.

Nhiệt độ được kiểm soát bởi rơ le rắn.

8. Bộ kéo dài bảy con lăn C, với điện trở hãm

(1) Bảy con lăn có đường kính thay đổi được làm bằng ống thép mạ crom cứng.

(2) Hộp kết cấu thép với bánh răng mài chính xác giúp các con lăn chạy trơn tru.

(3) Hệ thống bôi trơn bằng dầu tích hợp giúp các bánh răng chạy ổn định.

(4) Trang bị 1 con lăn ép.

9. Lò ủ nóng một lớp: 1 bộ

(1) Công suất quạt: 2.2KW × 2 bộ.

(2) Công suất sưởi: 22,5KW

(3) Thiết kế đặc biệt của kênh khí nóng giúp nhiệt độ đồng đều.

10. Bộ kéo dài bảy con lăn thứ tư

(1) Bảy con lăn có đường kính thay đổi, vật liệu: ống thép mạ crom cứng.

(2) Tủ thép với bánh răng mài chính xác giúp con lăn chạy êm.

(3) Hộp giảm tốc là của Jiangsu Guomao Reducer Co., Ltd.

(4) Trang bị 1 con lăn ép.

9. Spindle winder: 12 cọc

(1) Ống chỉ và suốt chỉ như mẫu.

(2) Bộ truyền khung là điều khiển tần số, động cơ dẫn động: 2,2kw

(3) Khung truyền bằng thanh răng

(4) Động cơ cuộn dây: 15KG

10. Hệ thống điều khiển điện: 1 bộ

11. Kích thước tổng thể: 40000 × 2500 × 2000mm

12. Công suất lắp đặt: 180kw                                                                                                                                             Sự chỉ rõ:
