DIN200 Spindle Winder của Máy làm sợi Monofilament

1. Máy đùn: 2 bộ

(1) Đường kính trục vít: 70mm.

(2) L: D: 33: 1, Vật liệu vít: 38CrMoALA,

(3) Tốc độ quay của trục vít: 1 ～ 80 vòng / phút.

(4) Bộ thay đổi màn hình đai tự động, màn hình là 100mm.

(5) Bơm định lượng: 2 bộ

(6) Máy trộn tĩnh: 2 bộ.

(7) Spinneret: 2 bộ.

2. Két nước làm mát

(1) Bể được chế tạo bằng SS 304 với một tấm chắn sáng và an toàn.

(2) Có thanh dẫn con lăn gốm đôi có thể điều chỉnh được.

(3) Đẩy và kéo theo cách bên.

3. Năm con lăn kéo dài đơn vịMột, 0-35m / phút

(1) Công suất động cơ: 7,5kw

(2) Hộp kết cấu thép với bánh răng mài chính xác giúp các con lăn chạy trơn tru.

4. Bình nước nóng

(1) Kích thước tổng thể: 4000 × 1300 × 1100 mm

(2) Phương pháp sưởi ấm: sưởi ấm bằng điện

(3) Bên trong bể được làm bằng SS 304 với lớp cách nhiệt.

(4) Hệ thống làm khô dao không khí áp suất cao

5. Bộ phận kéo dài năm con lăn làm nóng dầu B, 0-160m / phút

(1) 4 con lăn gia nhiệt và chiều rộng làm việc 1300mm

(2) Lò sưởi tiêu chuẩn có chức năng tự bảo vệ và cảnh báo.

(3) Động cơ truyền động và bộ giảm tốc: 15kw

(4) Hộp kết cấu thép với bánh răng mài chính xác giúp các con lăn chạy trơn tru.

6.Lò nướng kéo dài hai lớp nóng: 1 bộ

(1) Khu vực làm việc: 5000mm L × 1350mm W.

Công suất sưởi: 35KW × 2, quạt tuần hoàn: 4Kw × 4.

(2) Điều khiển tần số tốc độ công suất nổ.Phạm vi kiểm soát nhiệt độ: 0-200 độ.

(3) Hệ thống kiểm soát hệ thống sưởi

7. Ba bộ cài đặt con lăn C, 0-160m / phút

(1) Hai con lăn làm mát: φ318 × 1300 × 3, khớp quay tiêu chuẩn.

(2) Động cơ dẫn động và bộ giảm tốc: 7,5kw

(3) 1 con lăn cao su, chiều rộng hiệu ứng: 1200mm.

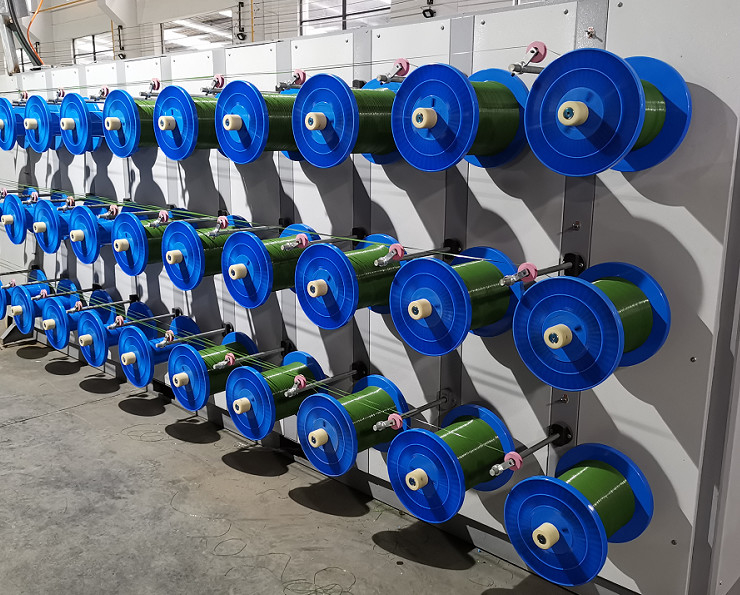

8. Spindle winder: 64 spindle

(1) Truyền lệch đĩa từ lực căng không đổi.

(2) Động cơ cuộn dây: 250w.

(3) Mỗi ​​máy đánh sợi thu được 4 sợi.

9. Bộ thu sợi nhanh hơn

Sự chỉ rõ:

Những bức ảnh:
